隠れマルコフモデル(HMM)について

隠れマルコフモデル(HMM)



直前の結果のみから次の結果が確率的に求まるという「マルコフ性」を仮定して、事象をモデル化。
隠れマルコフモデル(以降HMM)では、過去の状態の遷移は不明(隠れている)な状態であり、その状態の出力結果より事象をモデル化する。

例題


下記ブログの例が分かりやすかったので、引用させて頂く。
satomacoto: 隠れマルコフモデルの例

ある友達が遠くに住んでいて、毎日何をしたかをあなたに電話で話します。友達は「散歩」「買物」「掃除」の3つのことにしか関心がありません。友達が何をするかはもっぱらその日の天気で決めます。あなたは友達が住んでいるところの天気の明確な情報は持っていません。
友人が初日に「散歩」二日目に「買い物」三日目に「掃除」という順で行動したら、その観測結果が得られる確率はいくらでしょうか、そして、このような観測結果が得られたとき三日間の天気はどのようであったでしょうか。

条件として下記の確率が与えられたとする。

  • start_probability (初期確率)

  雨:0.6 晴れ:0.4

  • transition_probability (遷移確率)

  雨 {雨:0.7 晴れ:0.3}
  晴れ{雨:0.4 晴れ:0.6}

  • emission_probability (出力確率)

  雨 {散歩:0.1 買い物:0.4 掃除:0.5}
  晴れ{散歩:0.6 買い物:0.3 掃除:0.1}

与えられた初期確率、遷移確率、出力確率を用いて3日間の天気の確率を計算する。

1日目の天気

1日目 確率
☀️ 0.4×0.6=0.24
☂️ 0.6×0.1=0.06

2日目の天気
2日目以降は前日の状態を考慮する。

1日目 2日目 確率
☀️ ☀️ 0.24×(0.6×0.3)=0.0432
☀️ ☂️ 0.24×(0.4×0.4)=0.0384
☂️ ☀️ 0.06×(0.3×0.3)=0.0054
☂️ ☂️ 0.06×(0.7×0.4)=0.0168

3日目の天気

1日目 2日目 3日目 確率
☀️ ☀️ ☀️ 0.0432×(0.6×0.1)=0.0026
☀️ ☀️ ☂️ 0.0432×(0.3×0.5)=0.0065
☀️ ☂️ ☀️ 0.0384×(0.3×0.1)=0.0012
☀️ ☂️ ☂️ 0.0384×(0.7×0.5)=0.0134
☂️ ☀️ ☀️ 0.0054×(0.6×0.1)=0.0003
☂️ ☀️ ☂️ 0.0054×(0.3×0.5)=0.0008
☂️ ☂️ ☀️ 0.0168×(0.3×0.1)=0.0005
☂️ ☂️ ☂️ 0.0168×(0.7×0.5)=0.0059
合計 0.0312


観測確率は起こり得る全ての事象の合計なので、0.0312
また、もっとも可能性が高い天気は「☀️→☂️→☂️」の組み合わせとなる。

上の例題の
i日目の天気をy_i、i-1日目の天気をy_i、i日目の行動をx_iとすると

  • transition_probability:P(y_i|y_{i-1})
  • emission_probability:P(x_i|y_i)

と書ける。
すると、同時確率は、
P(x,y)=\prod _{ i }{ P(x_i|y_i)P(y_i|y_{i-1}) }\cdot \cdot \cdot (1)
と書ける。
注)x_iy_iのみに依存、y_iy_{i-1}のみに依存すると仮定
(上の計算はこの同時確率の計算と同義。)

HMMの推論



自然言語処理の系列ラベリングタスクにHMMを適用する場合を考える。

例文

Mark visited Mars

に固有表現タグ

Mark visited Mars
NER O NER

がついているとする。
※簡単のためタグは固有表現(NER)かそうでないか(O)のみとする

系列ラベリングでは、文章から各単語のラベルを推定するので、

  • 文章中の単語:観測結果(天気の問題でいう1日ごとの行動に相当)
  • 単語のラベル:隠れ状態(天気の問題でいう1日ごとの天気に相当)

となる。
HMMでは、Viterbi アルゴリズムを使って尤もらしい経路を効率的に求めることが出来る。

Viterbi アルゴリズム



グラフの最短経路を求めるアルゴリズム
Viterbi アルゴリズムでは、全ての結果を計算せずに前回の要素を用いて計算量を抑える。

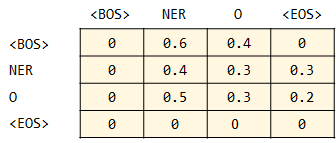

例えば、各素性関数の重みが下記のように求まったとする。
f:id:kento1109:20171213175237p:plain:w150
f:id:kento1109:20171213175252p:plain:w240
その時の最短経路(最も確率が高くなる経路)を考える。

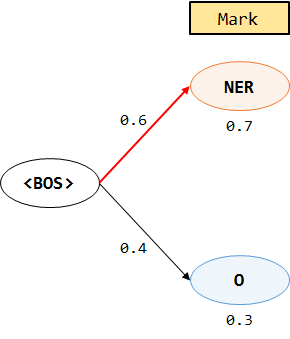

①Mark
f:id:kento1109:20171213175732p:plain:w200
NERの確率:0.7×0.6=0.42
Oの確率:0.4×0.3=0.12
NERの確率の方が高いので、この経路を記録する。

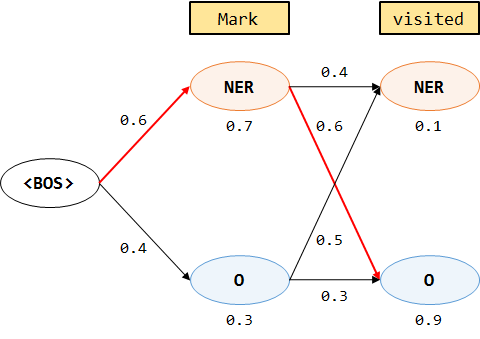

②visited
f:id:kento1109:20171213180424p:plain:w300
NERの確率:0.42×0.4×0.1=0.0168
Oの確率:0.42×0.6×0.9=0.2268
Oの確率の方が高いので、この経路を記録する。
③Mars
f:id:kento1109:20171213180827p:plain
NERの確率:0.2268×0.5×0.6=0.06804
Oの確率:0.2268×0.3×0.4=0.027216
NERの確率の方が高いので、この経路を記録する。
この経路(<BOS>-NER-O-NER-<EOS>)が最短経路であり、尤度最大のラベルの組み合わせとなる。

パラメータの推定



系列ラベリングの学習では、ラベル付きの訓練データが与えられる。
(学習においてラベルは隠れ状態ではない。)
系列をx,ラベル列をyとした系列ラベリング問題は、

  • P(y_i|y_{i-1})
  • P(x_i|y_i)

を推定(最適化)することを目指す。

同時確率のパラメータを最尤推定により求めていく。
iは訓練データ数)
\begin{eqnarray}P(x^{(i)},y^{(i)})=\sum_{i}{\left(  \prod _{ j }{ P(x_j^{(i)}|y_j^{(i)})P(y_j^{(i)}|y_{i-1}^{(i)}) }\right) }\cdot \cdot \cdot (2)\end{eqnarray}

ここで、新しい変数 \phi を下記のように定義する。
\phi_{x,y}xにラベルyにがついている回数
\phi_{y,y'}y'の後にyが現れた回数
これらの表記を用いると、(2)は下記のように書き直せる。

\begin{eqnarray}P(x,y)=\sum_{i}{\left(  \prod _{x }{\prod _{ y } {P(x|y)^{\phi_{x,y}^{(i)}}\prod _{y }{\prod _{ y' } {P(y|y')^{\phi_{y,y'}^{(i)}}} }}}\right) }\cdot \cdot \cdot (3)\end{eqnarray}

(1)は系列の先頭から順番に各確率の掛け合わせをしていたが、(2)では各確率とその出現回数を掛け合わせている。(系列の順番を考慮する必要が無くなる。)

この対数を取ると、

\begin{eqnarray}\log P(x,y)=\sum_{x }{\sum _{ y }(\sum_{i }{\phi_{x,y}^{(i)}) {\log P(x|y)}+\sum _{y }{\sum _{ y' }{(\sum_{i }{\phi_{y,y'}^{(i) }}){\log P(y|y')} }}}}\cdot \cdot \cdot (4)\end{eqnarray}


また、パラメータには制約条件
\sum_{x}{p(x|y)}=1
\sum_{y}{p(y|y')}=1

が存在する。
これは、条件付き確率の総和が1になることをを保証するものである。

制約条件下でのパラメータ最大化問題なので、ラグランジュ関数は、

\begin{eqnarray}L(\theta ,\lambda ,\mu )=\sum _{ x }{ \sum _{ y }(\sum_{i }{\phi_{x,y}^{(i)}}) { \log  P(x|y)} } +\sum _{ y }{ \sum _{ y' }(\sum_{i }{\phi_{y,y'}^{(i)}}) { \log  P(y|y') }  } +\sum _{ y }{ \lambda _{ y }(\sum _{ x }{ p(x|y)} -1 } )+\sum _{ y' }{ { \mu  }_{ y' }(\sum _{ y }{ p(y|y')} -1 } )\end{eqnarray}
となる。
微分すると、
\frac { \partial L }{ \partial p(x|y) } =\frac { \sum _{ i }{ \phi _{ x,y }^{ (i) } }  }{ p(x|y) } +\lambda _{ y }=0 \hspace{ 0.7cm }\Rightarrow \hspace{ 0.7cm }p(x|y)=\frac {  \sum _{ i }{ \phi _{ x,y }^{ (i) } }  }  { \lambda _{ y } }
\frac { \partial L }{ \partial p(y|y') } =\frac { \sum _{ i }{ \phi _{ y,y' }^{ (i) } }  }{ p(y|y') } +\mu _{ y' }=0 \hspace{ 0.7cm }\Rightarrow \hspace{ 0.7cm }p(y|y')=\frac {  \sum _{ i }{ \phi _{ y,y' }^{ (i) } }  }  { \mu _{ y' } }

\sum_{x}{p(x|y)}=1
\sum_{y}{p(y|y')}=1
より、
p(x|y)=\frac {  \sum _{ i }{ \phi _{ x,y }^{ (i) } }  }  {  \sum_{x}{(\sum _{ i }{ \phi _{ x,y }^{ (i) } }) }}
p(y|y')=\frac {  \sum _{ i }{ \phi _{ y,y' }^{ (i) } }  }  { \sum_{y}{(\sum _{ i }{ \phi _{ y,y' }^{ (i) } } )}}

これを求めることでモデルが作れる。

素性



パラメータ推定のための必要な情報\phiは、

  • \phi _{ x,y }:観測素性
  • \phi _{ y,y' }:遷移素性

と呼ばれ、一つの系列が一つの素性ベクトルを持つ。
例えば、先ほどの系列の前後に<BOS>、<EOS>を加えた

Mark visited Mars
<BOS> NER O NER <EOS>

の場合、観測素性\phi _{ x,y }は、

\phi _{ x,y }^{(1)} x=Mark y=NER
\phi _{ x,y }^{(2)} x=visited y=O
\phi _{ x,y }^{(3)} x=Mars y=NER

であり、遷移素性\phi _{ y,y' }は、

\phi _{ y,y' }^{(1)} y=NER y'=< BOS>
\phi _{ y,y' }^{(2)} y=O y'=NER
\phi _{ y,y' }^{(3)} y=NER y'=O
\phi _{ y,y' }^{(4)} y=< EOS> y'=NER

となる。

訓練データのこれらの素性の回数を数えることで、パラメータは推定可能。

問題



系列ラベリングの目的は、条件付き確率P(y|x)最尤推定であるが、HMMでは、同時確率P(x,y)最尤推定により「間接的に」求めている。

また、HMMの素性は、観測素性(\phi _{ x,y })、遷移素性(\phi _{ y,y' })のみであるため、直前・直後に出現した単語や単語の文字情報などを自由に素性を拡張することが出来ない。

CRF



現在、自然言語処理の系列ラベリングにおいて広く使われているのがCRF。
これは、HMMを拡張したアルゴリズムであり、先に述べたHMMの問題を解決してくれる。

CRFについてはまた今度まとめたい。

参考文献:
言語処理における識別モデルの発展-HMMからCRFまで-
言語処理学会第12回年次大会, チュートリアル, 2006)
言語処理のための機械学習入門 (自然言語処理シリーズ)
